A organização da infraestrutura de TI não é uma exclusividade de grandes datacenters. Para pequenas e médias empresas, escritórios, clínicas e até mesmo residências com sistemas avançados de automação e segurança, o Mini Rack 19 “ tornou-se um equipamento indispensável.
Com o aumento da demanda por conectividade estável e sistemas de CFTV (Circuito Fechado de TV), a necessidade de centralizar e proteger equipamentos de rede cresceu exponencialmente. Neste guia completo, detalharemos tudo o que você precisa saber para escolher, dimensionar e instalar o mini rack ideal para o seu projeto.
O que é um Mini Rack 19″?
O Mini Rack 19″ é uma estrutura metálica compacta, geralmente projetada para fixação em parede e piso de 6U a 20U, destinada a acomodar equipamentos de telecomunicações, redes e segurança eletrônica. A medida “19 polegadas” (aproximadamente 482,6 mm) refere-se à largura padrão internacional de montagem dos equipamentos, garantindo compatibilidade universal com switches, patch panels, roteadores, DVRs e réguas de tomadas.
Diferente dos racks de piso convencionais (que podem chegar a 48U de altura), os mini racks são projetados para ambientes com espaço restrito, oferecendo proteção física e organização sem comprometer a área útil do local.
Por que investir em um Mini Rack?
A instalação de equipamentos de rede soltos em prateleiras ou mesas apresenta riscos significativos para a estabilidade do sistema. A adoção de um mini rack oferece vantagens técnicas fundamentais:
- Proteção Física: Protege equipamentos sensíveis contra impactos acidentais, poeira e acesso não autorizado (através de portas com chave).
- Organização do Cabeamento: Evita o emaranhado de cabos, facilitando a identificação e manutenção através do uso de guias de cabos e patch panels.
- Gerenciamento Térmico: A estrutura metálica com aletas de ventilação e a possibilidade de instalação de microventiladores evitam o superaquecimento dos ativos de rede.
- Padronização: Garante que futuras expansões sigam o mesmo padrão de montagem, facilitando upgrades no sistema.
Como Dimensionar o Mini Rack Ideal
A escolha do mini rack correto depende de três fatores principais: Altura (U), Profundidade e Capacidade de Carga.
1. Altura em Unidades de Rack (U)
A altura interna útil de um rack é medida em Unidades de Rack (U), onde 1 U equivale a 1,75 polegadas (44,45 mm). Os mini racks de parede mais comuns no mercado variam de 6U a 20U.
Para calcular a altura necessária, some as unidades de todos os equipamentos que serão instalados e adicione uma margem de segurança de 20% a 30% para futuras expansões.
Exemplo de cálculo:
- 1x Patch Panel 24 portas = 1U
- 1x Switch 24 portas = 1U
- 1x Guia de Cabos = 1U
- 1x Régua de Tomadas (PDU) = 1U
- 1x Bandeja Frontal (para modem/roteador) = 1U
- Total atual: 5U
- Recomendação: Mini Rack de 6U ou 8U.
2. Profundidade
A profundidade é um critério crítico que frequentemente gera erros de especificação. Os mini racks geralmente possuem profundidades de 300mm a 800mm.
É fundamental verificar a profundidade do maior equipamento a ser instalado e adicionar pelo menos 100mm a 150mm de folga na parte traseira para a curvatura dos cabos e circulação de ar. Equipamentos como servidores compactos ou DVRs maiores exigem racks com profundidade de 570mm.
3. Capacidade de Carga
Como os mini racks são fixados geralmente na parede, a capacidade de carga estática é um fator de segurança. Modelos de qualidade suportam entre 40kg e 60kg. Certifique-se de que a parede onde o rack será instalado possui resistência estrutural adequada (alvenaria sólida é preferível a drywall sem reforço).
Importante: A partir da dimensão de 12U, os mini racks D2W acompanham pé nivelador de ¼” para instalação em piso, oferecendo flexibilidade de montagem conforme sua necessidade.
Tabela de Referência Rápida: Tamanhos de Mini Racks D2W
| Altura (U) | Altura Externa Aprox. | Aplicação Recomendada |
|---|---|---|
| 6U | 300mm | Pequenos escritórios, CFTV básico, pontos de consolidação menores. |
| 9U | 450mm | Redes de médio porte, CFTV completo, automação residencial avançada. |
| 12U | 600mm | Distribuição de andares, redes corporativas densas, múltiplos switches. |
| 16U | 800mm | Redes corporativas complexas, múltiplos equipamentos, ambientes que exigem escalabilidade. |
| 20U | 1000mm | Operações críticas, alta densidade de equipamentos, ambientes corporativos premium. |

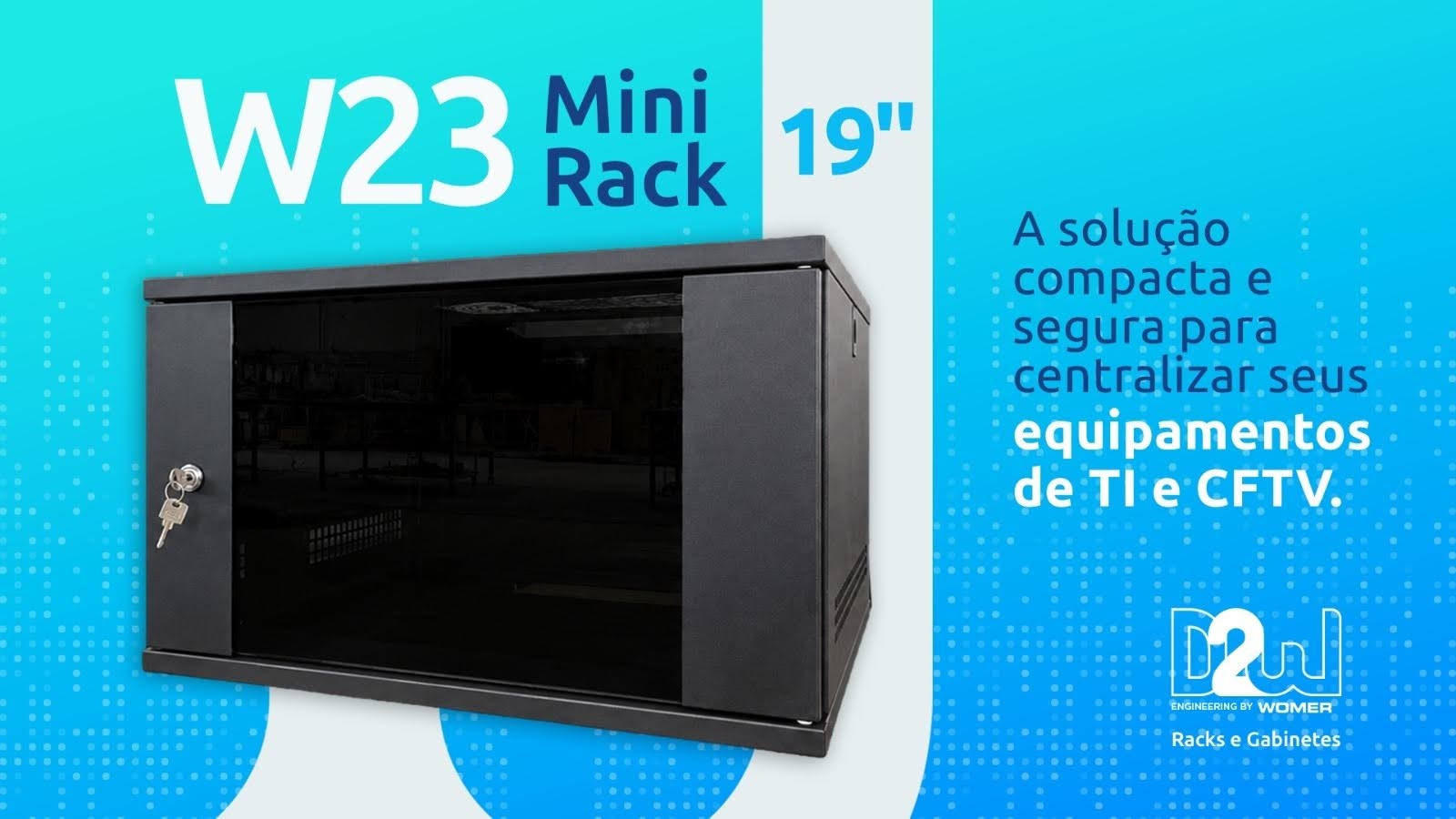

A Solução D2W: W23 Mini Rack 19″
Para atender às exigências de organização e segurança em espaços reduzidos, a D2W desenvolveu a linha W23 Mini Rack 19″.
Projetado com foco na facilidade de instalação e durabilidade, o W23 oferece:
- Estrutura em aço carbono de alta resistência.
- Porta frontal com visor em vidro temperado e fechadura cilíndrica.
- Laterais removíveis com fecho rápido, facilitando o acesso aos equipamentos durante a manutenção.
- Planos de montagem ajustáveis na profundidade.
- Furação superior e inferior para passagem de cabos e instalação de kit ventilação.
Melhores Práticas de Instalação
Para garantir o máximo desempenho da sua infraestrutura montada em um mini rack, siga estas diretrizes técnicas:
- Separação de Cabos: Mantenha cabos de dados (UTP) separados de cabos de energia elétrica para evitar interferência eletromagnética (EMI).
- Identificação: Utilize etiquetas padronizadas em ambas as pontas de todos os cabos e nas portas do patch panel.
- Fluxo de Ar: Não obstrua as aletas de ventilação. Se instalar equipamentos que geram muito calor, adicione um kit de microventiladores no teto do rack exaurindo o ar quente.
- Fixação Segura: Utilize buchas e parafusos adequados para o tipo de parede, garantindo a sustentação do peso total do rack com os equipamentos.
Conclusão
A escolha correta de um Mini Rack 19″ é o primeiro passo para garantir uma infraestrutura de rede confiável, organizada e segura. Ao dimensionar adequadamente a altura e a profundidade, e optar por produtos de qualidade comprovada, você protege seu investimento em ativos de TI e reduz significativamente os custos e o tempo de manutenção.
Sua rede precisa de organização profissional em um espaço compacto? Fale com nosso time e descubra como a linha W23 Mini Rack 19″ da D2W pode otimizar sua infraestrutura.
Acesse nosso site para conhecer as especificações técnicas completas.
